วิธีการวัดความแม่นยำของใบหน้าเชิงกล?

ความแม่นยำเป็นปัจจัยสำคัญเมื่อพูดถึงใบหน้าเชิงกล ในฐานะผู้จัดหาใบหน้าเชิงกลที่มีชื่อเสียงเราเข้าใจถึงความสำคัญของการสร้างความมั่นใจว่าใบหน้าเชิงกลที่มีความแม่นยำสูงสำหรับการใช้งานต่างๆ ในบล็อกนี้เราจะสำรวจวิธีการต่าง ๆ เพื่อวัดความแม่นยำของใบหน้าเชิงกลซึ่งไม่เพียง แต่จะช่วยให้ลูกค้าของเราตัดสินใจอย่างชาญฉลาด แต่ยังช่วยให้เรารักษาและปรับปรุงคุณภาพของผลิตภัณฑ์ของเรา

1. การวัดมิติทางเรขาคณิตและความอดทน (GD&T)

หนึ่งในวิธีพื้นฐานในการวัดความแม่นยำของใบหน้าเชิงกลคือการวัดเชิงเรขาคณิตและการวัดความอดทน (GD&T) GD&T จัดเตรียมระบบมาตรฐานสำหรับการกำหนดและสื่อสารความคลาดเคลื่อนทางวิศวกรรม

ความเรียบ

ความเรียบเป็นลักษณะทางเรขาคณิตที่สำคัญของใบหน้าเชิงกล ในการวัดความเรียบเราสามารถใช้เครื่องวัดพิกัด (CMM) CMM เป็นอุปกรณ์ที่แม่นยำสูงที่สามารถวัดพิกัดของหลายจุดบนใบหน้าเชิงกล โดยการเปรียบเทียบจุดเหล่านี้กับระนาบแบนในอุดมคติเราสามารถกำหนดความเบี่ยงเบนของพื้นผิวจริงจากความเรียบที่สมบูรณ์แบบ ตัวอย่างเช่นในแอปพลิเคชันเช่นประเภทปั๊มเครื่องปั่นป่วนซีลกลไกระดับความเรียบสูงในใบหน้าเชิงกลเป็นสิ่งจำเป็นเพื่อให้แน่ใจว่าการปิดผนึกที่เหมาะสมและป้องกันการรั่วไหล

ความขรุขระ

ความขรุขระพื้นผิวยังมีบทบาทสำคัญในความแม่นยำของใบหน้าเชิงกล ความขรุขระสามารถวัดได้โดยใช้เครื่องวัดโปรไฟล์ เครื่องวัดโปรไฟล์สแกนพื้นผิวของใบหน้าเชิงกลและวัดความผิดปกติของกล้องจุลทรรศน์ สำหรับใบหน้าเชิงกลที่ใช้ในซีลปั๊มลึกพื้นผิวที่เรียบมักจะต้องลดแรงเสียดทานและการสึกหรอและเพื่อปรับปรุงประสิทธิภาพการปิดผนึก

วงกลมและกระบอกสูบ

ในบางกรณีใบหน้าเชิงกลอาจมีคุณสมบัติแบบวงกลมหรือทรงกระบอก สามารถวัดความเป็นวงกลมและกระบอกสูบได้โดยใช้เครื่องมือวัดความกลม เครื่องมือนี้หมุนชิ้นส่วนและวัดความแปรปรวนรัศมีของพื้นผิว ตัวอย่างเช่นในซีลกลไกประเภท 1จำเป็นต้องมีเวียนแบบวงกลมที่แม่นยำสำหรับการจัดตำแหน่งที่เหมาะสมและการทำงานที่ราบรื่น

2. เทคนิคการวัดแสง

เทคนิคการวัดแบบออพติคอลนำเสนอโซลูชั่นการวัดที่ไม่ได้สัมผัสและความเร็วสูงสำหรับใบหน้าเชิงกล

การสแกนเลเซอร์

การสแกนด้วยเลเซอร์เป็นวิธีการวัดแสงที่เป็นที่นิยม เครื่องสแกนเลเซอร์ปล่อยลำแสงเลเซอร์ลงบนใบหน้าเชิงกลและวัดการสะท้อน ด้วยการวิเคราะห์แสงที่สะท้อนแสงสแกนเนอร์สามารถสร้างแบบจำลอง 3 มิติของพื้นผิว แบบจำลอง 3 มิตินี้สามารถใช้ในการวัดคุณสมบัติทางเรขาคณิตต่างๆเช่นความเรียบ, โปรไฟล์และพื้นผิวพื้นผิว การสแกนด้วยเลเซอร์มีประโยชน์อย่างยิ่งสำหรับใบหน้าเชิงกลที่มีรูปร่างที่ซับซ้อนเนื่องจากสามารถจับข้อมูลโดยละเอียดได้อย่างรวดเร็วและแม่นยำ

อินเตอร์เฟอโรเมตรี

Interferometry เป็นอีกหนึ่งเทคนิคการวัดแสงที่ทรงพลัง มันทำงานได้โดยการแยกลำแสงออกเป็นสองส่วน: ส่วนหนึ่งสะท้อนใบหน้าเชิงกลและส่วนอื่น ๆ ทำหน้าที่เป็นข้อมูลอ้างอิง เมื่อคานทั้งสองรวมตัวกันใหม่รูปแบบการรบกวนจะเกิดขึ้น โดยการวิเคราะห์รูปแบบการรบกวนนี้เราสามารถวัดรูปร่างพื้นผิวและความเรียบด้วยความแม่นยำสูงมาก interferometry มักจะใช้ในแอปพลิเคชันที่จำเป็นต้องใช้ความแม่นยำของไมครอน

3. การทดสอบการใช้งาน

นอกเหนือจากการวัดทางเรขาคณิตและแสงการทดสอบการทำงานยังเป็นวิธีสำคัญในการประเมินความแม่นยำของใบหน้าเชิงกล

การทดสอบประสิทธิภาพการปิดผนึก

สำหรับใบหน้าเชิงกลที่ใช้ในการปิดผนึกแอปพลิเคชันการทดสอบการปิดผนึกประสิทธิภาพเป็นสิ่งสำคัญ ซึ่งสามารถทำได้โดยการเผชิญหน้ากับกลไกทางกลเพื่อความดันเฉพาะและสภาพแวดล้อมของเหลวและการตรวจสอบการรั่วไหล ใบหน้าเชิงกลที่ออกแบบมาอย่างดีควรจะสามารถรักษาซีลที่แน่นได้ภายใต้สภาพการทำงานที่ระบุ ตัวอย่างเช่นในแมวน้ำปั๊มลึก - ใบหน้าเชิงกลจะต้องทนต่อแรงกดดันสูงและป้องกันการรั่วไหลของน้ำหรือของเหลวอื่น ๆ

การทดสอบการสึกหรอ

การทดสอบการสึกหรอใช้เพื่อประเมินความทนทานและความแม่นยำของใบหน้าเชิงกลเมื่อเวลาผ่านไป โดยการจำลองสภาพการทำงานจริงเช่นแรงเสียดทานและการเสียดสีเราสามารถวัดอัตราการสึกหรอของใบหน้าเชิงกล ใบหน้าเชิงกลที่มีความแม่นยำสูงควรมีอัตราการสึกหรอต่ำเพื่อให้มั่นใจว่าประสิทธิภาพและความน่าเชื่อถือในระยะยาว

4. การวิเคราะห์วัสดุ

วัสดุของใบหน้าเชิงกลยังส่งผลต่อความแม่นยำ การวิเคราะห์วัสดุสามารถช่วยให้เราเข้าใจคุณสมบัติของวัสดุและตรวจสอบให้แน่ใจว่าเป็นไปตามข้อกำหนดของแอปพลิเคชัน

การทดสอบความแข็ง

ความแข็งเป็นคุณสมบัติวัสดุที่สำคัญ ใบหน้าเชิงกลที่มีความแข็งที่เหมาะสมสามารถต้านทานการสึกหรอและการเสียรูป การทดสอบความแข็งสามารถทำได้โดยใช้วิธีการเช่นการทดสอบความแข็งของ Rockwell หรือการทดสอบความแข็งของ Vickers ด้วยการวัดความแข็งของใบหน้าเชิงกลเราสามารถมั่นใจได้ว่ามันมีความแข็งแรงและความทนทานที่จำเป็น

การวิเคราะห์องค์ประกอบทางเคมี

การวิเคราะห์องค์ประกอบทางเคมีใช้เพื่อกำหนดองค์ประกอบและสัดส่วนในวัสดุ วัสดุที่แตกต่างกันมีคุณสมบัติที่แตกต่างกันและองค์ประกอบทางเคมีอาจส่งผลกระทบต่อประสิทธิภาพของใบหน้าเชิงกล ตัวอย่างเช่นการปรากฏตัวขององค์ประกอบบางอย่างสามารถปรับปรุงความต้านทานการกัดกร่อนหรือเพิ่มความแข็งแรงเชิงกล การวิเคราะห์องค์ประกอบทางเคมีสามารถทำได้โดยใช้เทคนิคต่าง ๆ เช่นสเปกโทรสโกปี

5. การวิเคราะห์ข้อมูลและการควบคุมคุณภาพ

เมื่อได้รับการวัดแล้วการวิเคราะห์ข้อมูลและการควบคุมคุณภาพเป็นขั้นตอนที่จำเป็นเพื่อให้แน่ใจว่าความแม่นยำของใบหน้าเชิงกล

การควบคุมกระบวนการทางสถิติ (SPC)

การควบคุมกระบวนการทางสถิติ (SPC) เป็นวิธีที่ใช้ในการตรวจสอบและควบคุมกระบวนการผลิต โดยการรวบรวมและวิเคราะห์ข้อมูลการวัดเมื่อเวลาผ่านไปเราสามารถระบุแนวโน้มและการเปลี่ยนแปลงในกระบวนการ SPC ช่วยให้เราตรวจจับปัญหาที่อาจเกิดขึ้นก่อนและดำเนินการแก้ไขเพื่อรักษาความถูกต้องของใบหน้าเชิงกล

การประกันคุณภาพ

การประกันคุณภาพเกี่ยวข้องกับการตั้งค่าระบบการจัดการคุณภาพที่ครอบคลุม ระบบนี้รวมถึงขั้นตอนการตรวจสอบมาตรฐานการทดสอบและเอกสารประกอบ โดยทำตามขั้นตอนการประกันคุณภาพอย่างเข้มงวดเราสามารถมั่นใจได้ว่าทุกหน้าเครื่องกลที่เราผลิตได้ตรงตามมาตรฐานความแม่นยำที่ต้องการ

บทสรุป

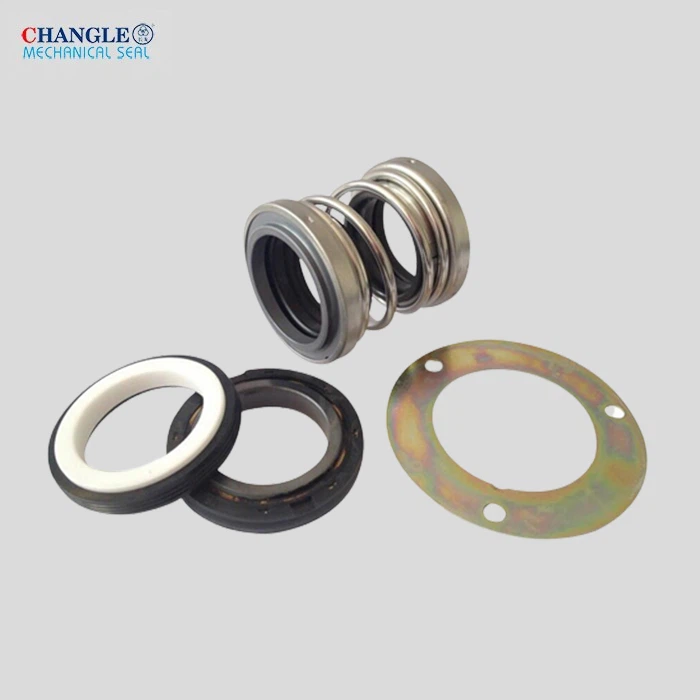

การวัดความแม่นยำของใบหน้าเชิงกลเป็นกระบวนการหลายด้านที่เกี่ยวข้องกับการวิเคราะห์ทางเรขาคณิตออปติคัลฟังก์ชันและวัสดุ ในฐานะผู้จัดหาใบหน้าเชิงกลเรามุ่งมั่นที่จะใช้เทคนิคการวัดล่าสุดและวิธีการควบคุมคุณภาพเพื่อให้แน่ใจว่ามีความแม่นยำสูงและความน่าเชื่อถือของผลิตภัณฑ์ของเรา ไม่ว่าคุณกำลังมองหาใบหน้าเชิงกลสำหรับประเภทปั๊มเครื่องปั่นป่วนซีลกลไก-ซีลปั๊มลึก, หรือซีลกลไกประเภท 1เรามีความเชี่ยวชาญและทรัพยากรเพื่อจัดหาโซลูชั่นที่ดีที่สุดให้คุณ

หากคุณมีความสนใจในผลิตภัณฑ์ใบหน้าเชิงกลของเราหรือมีคำถามใด ๆ เกี่ยวกับความแม่นยำในการวัดโปรดติดต่อเราสำหรับการอภิปรายโดยละเอียดและโอกาสในการจัดหาที่อาจเกิดขึ้น เราหวังว่าจะให้บริการคุณและปฏิบัติตามข้อกำหนดเฉพาะของคุณ

การอ้างอิง

• ASME Y14.5 - 2018“ การมิติและความอดทน”
• ISO 1302: 2002,“ ข้อมูลจำเพาะผลิตภัณฑ์เชิงเรขาคณิต (GPS) - พื้นผิวพื้นผิว: วิธีการโปรไฟล์ - คำศัพท์คำจำกัดความและพารามิเตอร์พื้นผิวพื้นผิว”
• P. de Groot,“ การวัดแสงของภูมิประเทศพื้นผิว”
• RA Higgins,“ ซีลกล: การเลือก, การติดตั้งและการแก้ไขปัญหา”
